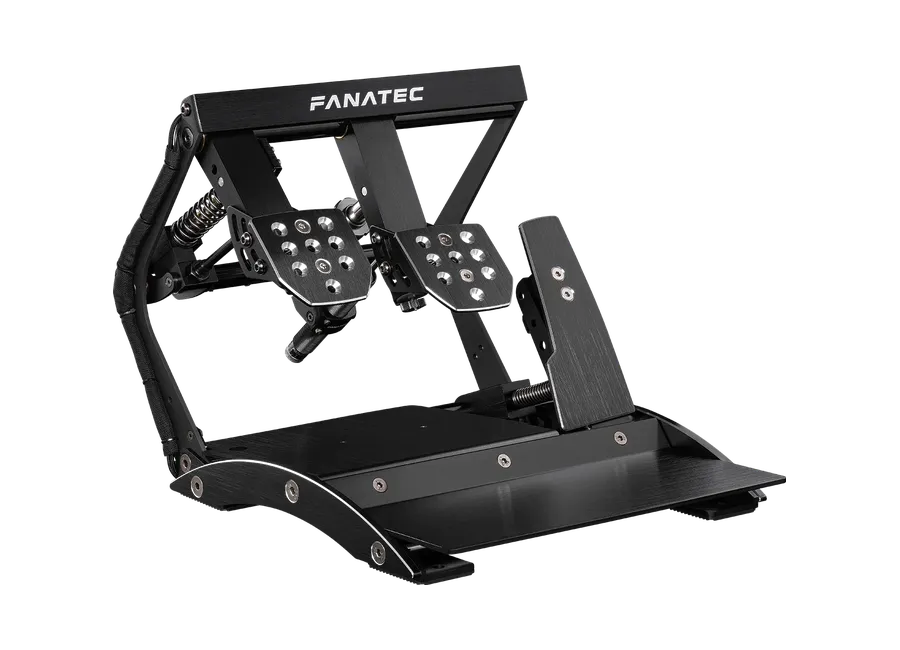

ClubSport Pedals V3 Inverted

Freio por pressão. Pedais com a posição de um carro.

Os ClubSport V3 Inverted suspendem freio e embreagem e mantêm o acelerador apoiado na base. O freio usa Load Cell de 90 kg e já vem com damper ajustável; sensores Hall leem acelerador e embreagem sem contato.

V3 Inverted em uso
ClubSport Pedals V3 Inverted em uso
0:00

Suspensos no freio e na embreagem.

Estrutura metálica, placas reposicionáveis e ajuste de resistência para adaptar a posição dos pés. O freio mede pressão, enquanto acelerador e embreagem medem deslocamento.

ClubSport Pedals V3 Inverted com componentes identificados
A Pedais suspensos
Freio e embreagem giram a partir da estrutura superior. O acelerador mantém o apoio inferior; o kit tem 320 mm de altura no gabarito oficial.
B Load Cell e damper no freio
Sensor Load Cell de 90 kg e damper com resistência ajustável, já instalado no freio. A pré-carga e o curso também podem ser ajustados.
C Hall e mola no acelerador
Acelerador com sensor Hall sem contato e duas opções de força de mola. O damper adicional no acelerador é opcional, comprado separadamente.

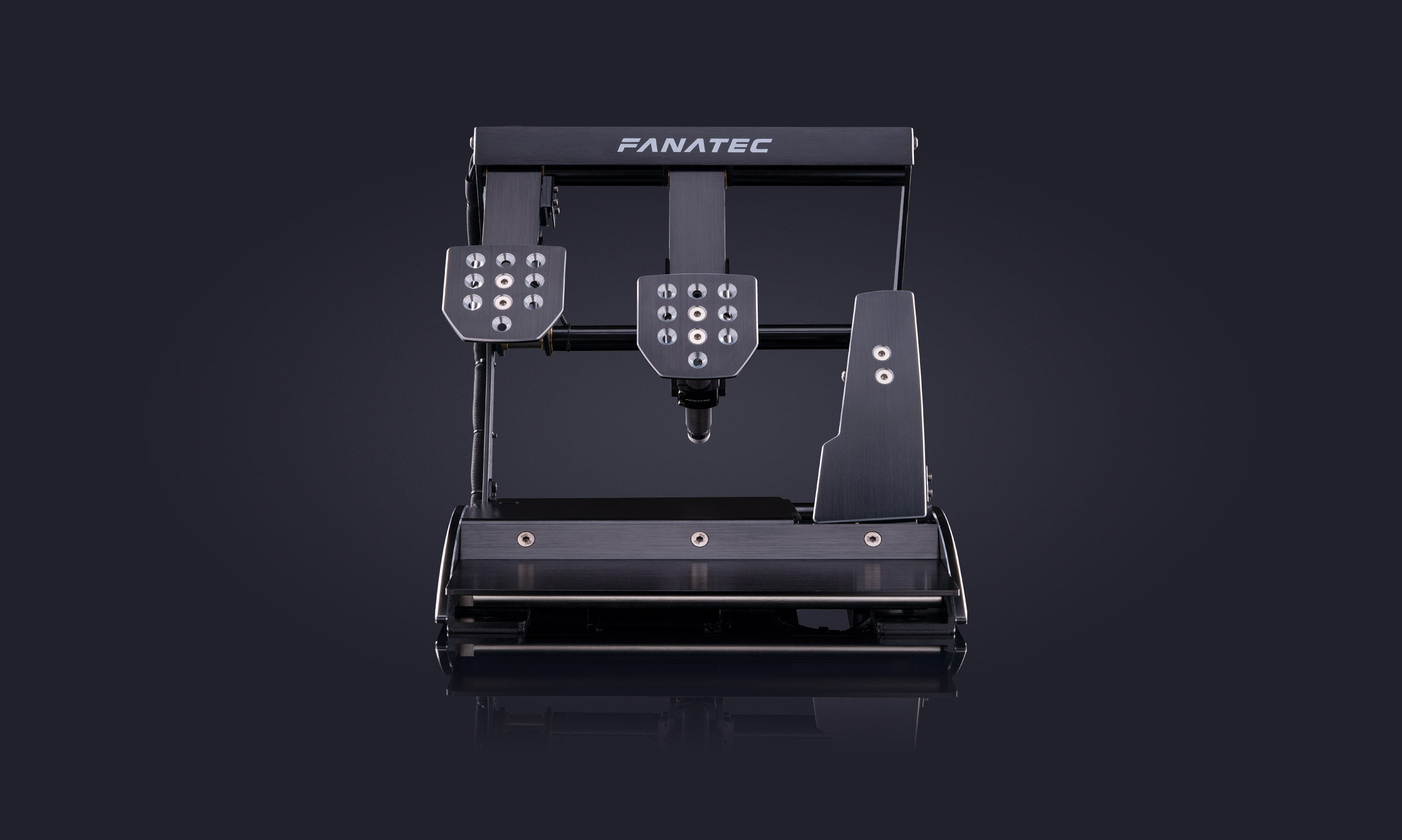

Detalhe oficial do kit de resistência e pré-carga do freio invertido.
Detalhe oficial do kit de resistência e pré-carga do freio invertido.

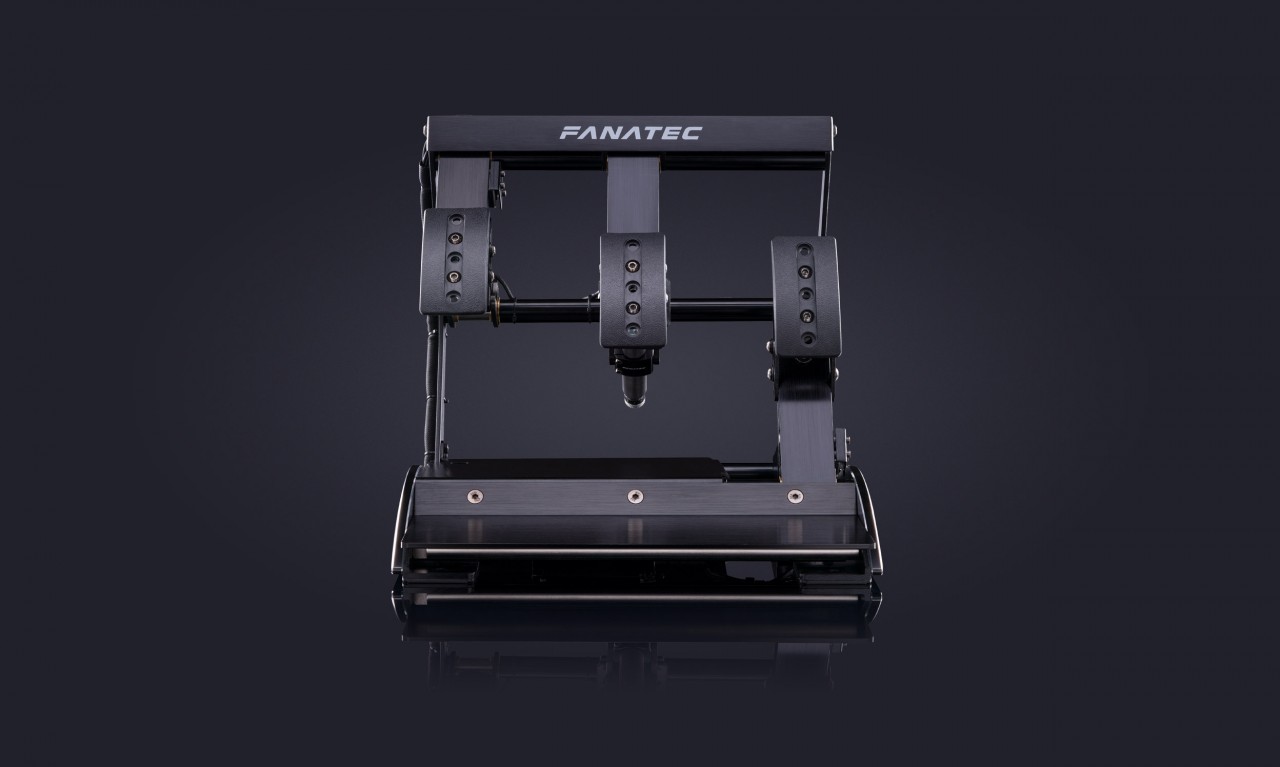

Placa D-shape e sua fixação ajustável, na foto oficial dos V3 Inverted.
Placa D-shape e sua fixação ajustável, na foto oficial dos V3 Inverted.

Ajuste a posição. Encontre a resistência.

Seis demonstrações dos V3 Inverted: placas D-shape, damper opcional no acelerador, espaço e posição, resistência, software e resposta de freio e embreagem. Os vídeos históricos mostram o modelo correto; use o manual e o software atual para o seu kit.

Instale as placas D-shape.

ClubSport Pedals V3 Inverted
0:00

Ficha técnica.

Dados dos V3 Inverted. Os 90 kg se referem à capacidade nominal do sensor Load Cell. Resolução, vibração e compatibilidade variam conforme conexão, base, software e jogo.

Construção e sensores
ModeloClubSport Pedals V3 Inverted / V3i
PedaisAcelerador, freio e embreagem
ArranjoFreio e embreagem suspensos; acelerador apoiado na base
EstruturaMetal, com alumínio usinado em CNC
FreioSensor Load Cell de 90 kg; leitura de pressão
Acelerador e embreagemSensores magnéticos Hall sem contato
Resolução máxima12 bits: 4.096 valores por eixo
Conexão USB direta no PC12 bits em todos os eixos
Bases antigasAlgumas bases PWT/PWTS/CSR/CSR Elite limitam a leitura a 8 bits; conferir o modelo
Altura total320 mm, conforme gabarito oficial
Fixação do gabaritoCentros de montagem de 274,8 × 247,9 mm; conferir o desenho e espaço externo no cockpit
Resistência e ergonomia
Damper do freioIncluído e pré-instalado; resistência hidráulica ajustável por seletor
Pré-carga e curso do freioAjustáveis sem ferramentas pelo mecanismo do freio, dentro do procedimento do manual
Sensibilidade do freioAjuste BRF pelo Tuning Menu da base/volante compatível ou software apropriado
Mola do aceleradorMola instalada e uma mola mais forte incluída
PlacasPosição ajustável; três placas D-shape alternativas incluídas
ExtensõesTrês no total: duas instaladas e uma adicional
Ajustes mecânicosPosição das placas, ângulo e extensão; seguir os pontos de fixação do manual
VibraçãoMotores no acelerador e no freio
Sinais de vibraçãoAderência, ABS ou travamento quando implementados pelo jogo/SDK/software
Brake Performance KitCompatível, vendido separadamente
Damper no aceleradorCompatível e opcional; não acompanha o kit
Conexões e plataforma
USBDireto ao Windows PC pelo conector USB dos pedais
RJ12Entrada Pedals de uma base/volante Fanatec compatível
Uso simultâneoUsar USB ou RJ12; nunca conectar ambos ao mesmo tempo
ConsolesConexão pela base Fanatec; compatibilidade depende da base e do volante
USB em consoleNão funciona por conexão USB direta
Volantes de outras marcas no PCPossível via USB dos pedais, se o jogo aceitar um segundo controlador
ClubSport USB AdapterNão compatível; os pedais já têm conexão USB própria
Bases Fanatec antigas PS/2Requerem cabo PS/2 para RJ12 compatível, separado
Freio de mãoConector dedicado para ClubSport Handbrake compatível, comprado separadamente
RJ12 incluído150 cm
USB incluído180 cm
Instalação e calibração
MontagemFixar ao cockpit pelos apoios; confirmar gabarito e parafusos adequados à montagem
Gabarito impressoImprimir a 100%, com escala automática desativada
EstabilizadoresDois pés com parafusos incluídos
FirmwareAtualizar os pedais, a base e o software conforme instruções atuais do fabricante
CalibraçãoModos automático e manual, conforme a conexão e o software
Acelerador e embreagemExtremos de curso devem ser calibrados após alterações de montagem/ajuste
FreioCalibrar e ajustar sensibilidade após mudar resistência ou pré-carga
ManutençãoLubrificação nos pontos indicados pelo manual; graxa de lítio incluída
Ferramentas de montagemFerramentas gerais e parafusos de cockpit são separados; chave do damper consta na oferta atual
Vibração em jogosNão é suportada universalmente; no PC depende de telemetria e software compatível

Ele funciona no seu setup?

Compatibilidade e dependências
Windows PC via USBFunciona como controlador próprio; jogo precisa aceitar os pedais e, se necessário, múltiplos dispositivos
PC via base FanatecRJ12 ao conector Pedals da base compatível
PlayStation / XboxConexão pela base Fanatec; plataforma depende da combinação licenciada base/volante
USB direto em consoleSem suporte
Bases com Pedals RJ12Compatíveis; verificar firmware e resolução da base
Bases antigas PS/2Exigem cabo de adaptação PS/2 para RJ12 indicado pelo fabricante
ClubSport USB AdapterIncompatível; utilizar USB próprio dos pedais no PC
ClubSport HandbrakeConector dedicado nos pedais; periférico separado
Brake Performance Kit V3Compatível, opcional
Damper Kit no aceleradorOpcional; damper original já está no freio
VibraçãoDepende do jogo e da implementação de software

Escolha uma ligação: USB direto ao PC ou RJ12 pela base Fanatec. O manual proíbe usar ambas simultaneamente. Em consoles, a conexão dos pedais deve passar pela base compatível.

O que acompanha.

  • Kit ClubSport Pedals V3 Inverted
  • Damper Kit pré-instalado no freio
  • Três extensões de pedal: duas instaladas e uma adicional
  • Três placas D-shape com parafusos de fixação
  • Uma mola forte adicional para o acelerador
  • Dois pés estabilizadores com parafusos
  • Cabo RJ12 de 150 cm
  • Cabo USB de 180 cm
  • Chave Allen para o damper
  • Frasco de graxa de lítio
  • Quick Guide

Lista da oferta atual do fabricante. O vídeo do damper mostra o opcional para o acelerador; o damper do freio já vem montado.

Itens vendidos separadamente.

  • Base, volante e cockpit
  • Parafusos e ferramentas gerais de montagem no cockpit
  • Brake Performance Kit opcional
  • Damper Kit adicional para o acelerador
  • Freio de mão e periféricos
  • PC ou console compatível e jogos
