ClubSport Pedals V3

Controle a frenagem pela pressão.

Os ClubSport Pedals V3 combinam freio Load Cell, acelerador e embreagem com sensores Hall e uma estrutura metálica ajustável. Regule o apoio dos pés e a resposta do freio para o seu cockpit e a sua forma de pilotar.

V3 em uso
ClubSport Pedals V3 em uso
0:00

Três pedais, ajustes para o seu ritmo.

Freio por pressão no centro, acelerador à direita e embreagem à esquerda. As faces e extensões inclusas permitem mudar a posição e o ângulo do contato com os pés.

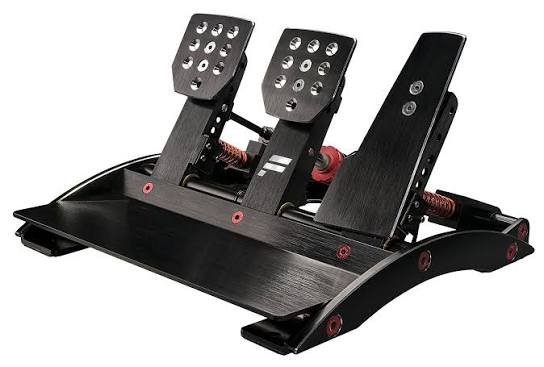

ClubSport Pedals V3 com componentes identificados
A Freio Load Cell
O pedal central mede a pressão aplicada com uma célula de carga de 90 kg. Regule a sensibilidade no software ou na base compatível e a pré-carga no ajuste mecânico.
B Acelerador Hall
A leitura magnética sem contato acompanha o curso do acelerador. O kit inclui uma mola preta mais forte para substituir a mola vermelha original.
C Embreagem Hall
A embreagem usa sensor Hall e mecanismo de resistência próprio. A mola preta curta inclusa oferece uma opção mais firme.
D Apoio dos pés
A base metálica sustenta o kit. Fixe os pedais ao cockpit e escolha a posição das faces e extensões conforme o seu apoio.

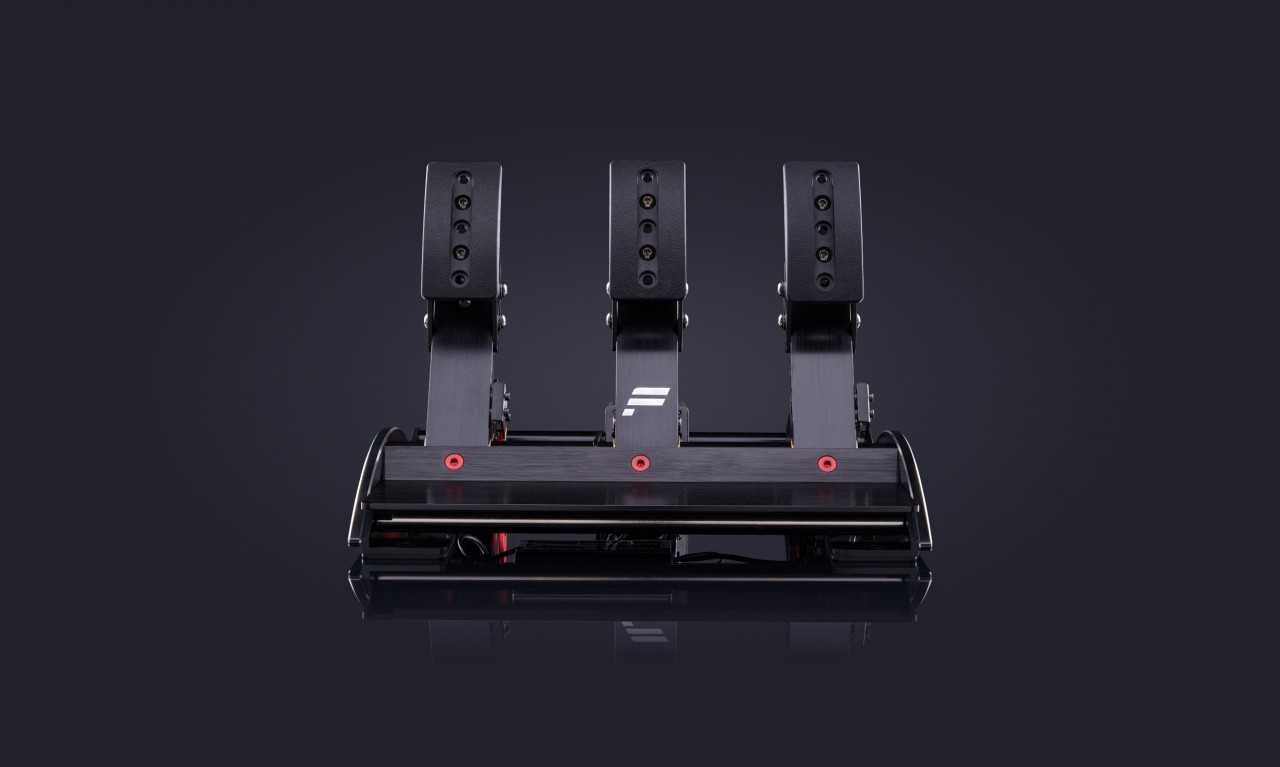

V3 com faces D-shape instaladas; as três faces alternativas acompanham o kit.
V3 com faces D-shape instaladas; as três faces alternativas acompanham o kit.

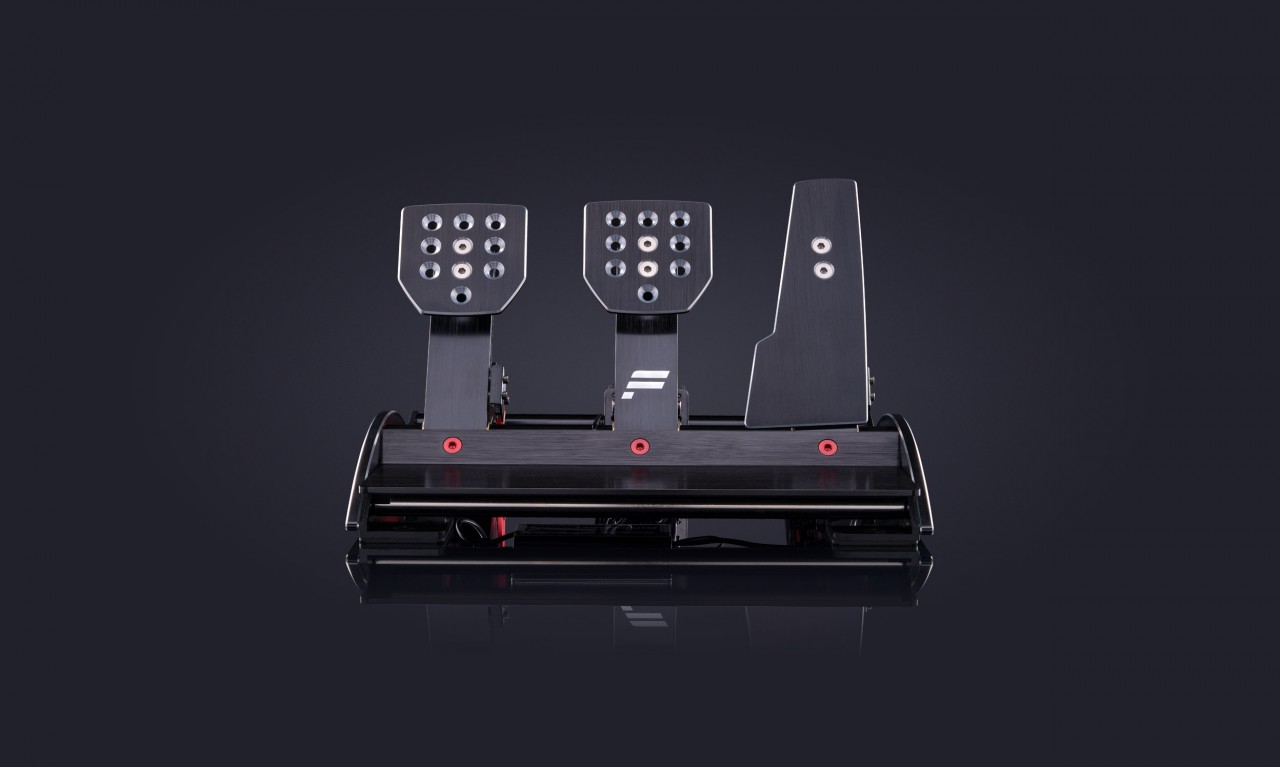

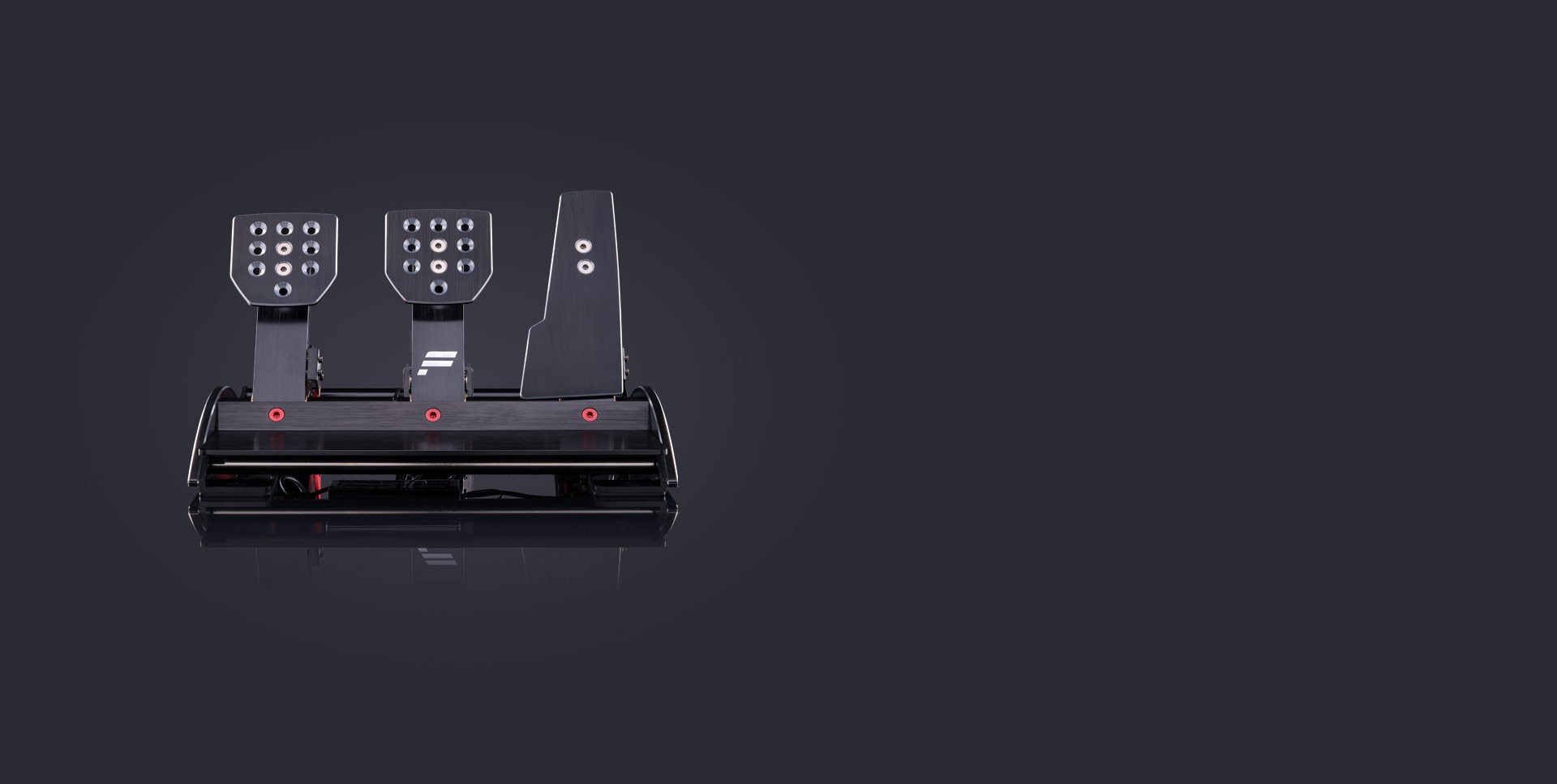

V3 com as faces metálicas originais instaladas.
V3 com as faces metálicas originais instaladas.

Conheça os ajustes dos V3.

Veja a estrutura, a troca de molas e faces, o ajuste do curso e a calibração antes da pilotagem.

Estrutura dos pedais

ClubSport Pedals V3
0:00

Ficha técnica.

A resolução e a compatibilidade dependem da conexão utilizada. Os kits de amortecedor e de desempenho do freio são opcionais.

Sensores e construção
ProdutoFanatec ClubSport Pedals V3
ConfiguraçãoTrês pedais convencionais: embreagem, freio e acelerador
FreioSensor de pressão Load Cell de 90 kg
Acelerador e embreagemSensores magnéticos Hall sem contato
Resolução por USB no PC12 bits · 4.096 valores por eixo
Resolução por base compatívelDepende da base; modelos antigos podem limitar a 8 bits · 256 valores
EstruturaConstrução metálica em alumínio usinado em CNC
VibraçãoUm motor no acelerador e um no freio
Controle da vibraçãoDepende do jogo, da base e do suporte de software ou telemetria
Ajustes mecânicos
Pré-carga do freioAjuste pelo elemento vermelho graduado, dentro da escala indicada
Rigidez e curso do freio originalAjustáveis sem ferramentas pelo mecanismo de pré-carga
Sensibilidade do freioAjustável no driver ou no menu da base compatível
Faces dos pedaisMetálicas instaladas e três faces D-shape alternativas inclusas
ExtensõesTrês extensões inclusas para posição e ângulo de apoio
Molas do aceleradorMola vermelha original e mola preta mais forte inclusa
Molas da embreagemMola vermelha original e mola preta mais forte inclusa
Curso do aceleradorAjustável pelo mecanismo do pedal
Brake Performance KitOpcional; com o kit, a pré-carga serve para eliminar a folga mecânica
Damper KitOpcional, compatível com acelerador e freio
Conexões e montagem
USBConexão direta ao PC com cabo de 180 cm incluso
RJ12Conexão à porta Pedals da base Fanatec com cabo de 150 cm incluso
Conexão simultâneaUsar USB ou RJ12; não conectar os dois ao mesmo tempo
Freio de mãoPorta dedicada para ClubSport Handbrake
AlimentaçãoPela conexão ao PC ou à base
CalibraçãoAutomática ou manual; refazer a calibração após atualizar o firmware
Fixação ao cockpitQuatro pontos em retângulo de 275 × 248 mm
Furos de fixaçãoDiâmetro de 8,5 mm no gabarito oficial
Ferramentas de ajusteChaves Allen de 3 e 4 mm e chave de 10 mm, conforme o ajuste
FerramentasVendidas separadamente

Ele funciona no seu setup?

Compatibilidade e dependências
PC por USBPode ser usado com volantes de outras marcas quando o jogo aceita um segundo controlador USB.
PC por base FanatecConectar à porta Pedals RJ12 da base compatível.
PlayStation e XboxConectar por uma base e kit Fanatec compatíveis com o console. USB direto não funciona no console.
Bases antigas com porta PS/2Necessitam de cabo PS/2 para RJ12 apropriado, vendido separadamente.
ClubSport HandbrakeConexão pela porta dedicada dos pedais. Freio de mão vendido separadamente.
Brake Performance Kit e Damper Kit V3Compatíveis, vendidos separadamente.
ClubSport USB AdapterNão compatível com estes pedais; no PC, utilizar a conexão USB própria.

A compatibilidade com consoles é determinada pela base e pelo volante conectados. Use somente uma conexão, USB ou RJ12, por vez. A vibração não é suportada por todos os jogos.

O que acompanha.

  • Kit ClubSport Pedals V3 com três pedais e faces metálicas instaladas
  • Três extensões de pedal
  • Três faces D-shape alternativas
  • Uma mola preta forte para acelerador e uma para embreagem
  • Quatro guias de mola e material de fixação para os ajustes
  • Um cabo RJ12 de 150 cm e um cabo USB de 180 cm
  • Frasco de graxa de lítio e guia rápido

Itens vendidos separadamente.

  • Base, volante e cockpit
  • ClubSport Handbrake
  • ClubSport Pedals V3 Brake Performance Kit
  • ClubSport Pedals V3 Damper Kit
  • Ferramentas e fixadores específicos do cockpit
