CSL Universal Hub V2

Botões, display e borboletas. Com alcance ajustável.

Hub avulso com comandos integrados e ajuste de largura para acompanhar o seu aro. Acompanha QR2 Lite Wheel-Side. Instale um aro compatível para completar o volante; o aro é vendido separadamente.

Quer montar o volante completo?

Escolha o aro e veja o kit montado. O CSL Hub V2 já estará selecionado.

Montar meu volante
CSL Hub V2 em pista
CSL Universal Hub V2 em uso
0:00

O alcance dos comandos acompanha o seu aro.

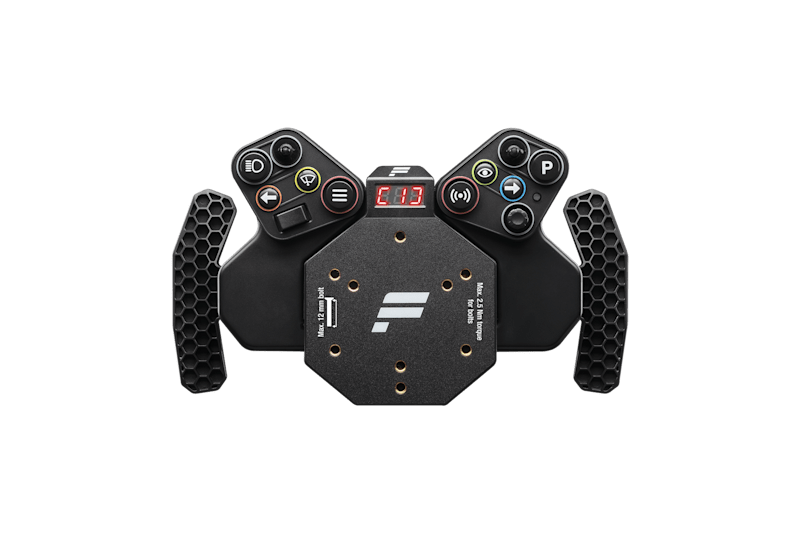

As ilhas de comandos e as borboletas se movem juntas pelo mecanismo deslizante. A foto mostra o hub avulso; instale um aro compatível, vendido separadamente.

CSL Universal Hub V2 com componentes identificados
A Comandos integrados
Oito botões Snapdome, uma chave rocker e duas chaves toggle de duas funções, além do FunkySwitch de sete funções. As ilhas são integradas ao hub.
B Display e Tuning Menu
O display LED de três dígitos mostra ajustes e dados de jogos compatíveis. Um botão dedicado abre o Tuning Menu; o FunkySwitch navega pelas opções.
C Borboletas e largura
Borboletas com estrutura em colmeia e mecanismo de mola revisado. A largura varia de 214 a 274 mm e acompanha o posicionamento das ilhas de comandos.
D Fixação do aro
A placa aceita furações 6 × 70 mm e 3 × 50 mm. Use um aro e parafusos compatíveis com o hub; confira os limites de fixação na ficha técnica.
QR2 Lite na parte traseira do CSL Universal Hub V2
QR2 Lite Wheel-Side: o engate que acompanha o hub.

Montagem, ajustes e pilotagem.

Veja como fixar o aro, ajustar a largura, acessar os comandos e calibrar o centro antes da corrida.

Fixação do aro

CSL Universal Hub V2
0:00

Ficha técnica.

A plataforma depende do hub e da base conectada. Este hub não habilita Xbox e não aceita Podium Button Module Endurance nem Podium Advanced Paddle Module.

Hub e comandos
HubFanatec CSL Universal Hub V2
Botões padrãoOito, com acionamento Snapdome
Chave rockerUma, com duas funções
Chaves toggleDuas, com duas funções cada
FunkySwitchSete funções: quatro direções, pressão e giro para os dois lados
DisplayLED de três dígitos
Telemetria do displayDepende do jogo ou software compatível
Tuning MenuBotão dedicado; navegação pelo FunkySwitch
Ilhas de comandosIntegradas e não removíveis
BorboletasIntegradas; estrutura em colmeia e mecanismo de mola revisado
Ajuste de larguraContínuo, com curso de 60 mm
Largura das borboletas214 a 274 mm, medida no ponto mais largo
Reforço da V2Reforço metálico; até 23% mais rigidez que a V1, segundo o fabricante
QR, montagem e firmware
Quick release inclusoQR2 Lite Wheel-Side
Material do QR2 LiteCompósito reforçado com fibra de carbono
Encaixe na baseExige QR2 Base-Side compatível
TorqueO hub não impõe limitação de torque; firmware atualizado pode ser necessário
Aros compatíveis com o hubFanatec e aros com furação 6 × 70 mm ou 3 × 50 mm
Parafusos do aroM5; comprimento máximo da rosca de 12 mm mais a espessura do aro
Torque dos parafusos do aro2,5 Nm, conforme o guia
Ajuste das ilhasAfrouxar os parafusos e as quatro porcas inferiores, sem removê-los
Fixação após o ajuste3 Nm, conforme o guia
Ferramentas inclusasAllen de 3 mm e chave de 8 mm
DataPort-CConector do hub; não é compatível com dispositivos USB
AtualizaçãoPela base Fanatec conectada ao PC em modo PC
USB direto do hubNão disponível; o hub se comunica por uma base compatível
Plataformas e módulos
PCWindows, com base Fanatec compatível
PlayStationDepende de uma base Fanatec licenciada para o console e do suporte do jogo
XboxNão compatível; o CSL Hub V2 não oferece licença Xbox
Bases FanatecCompatibilidade eletrônica e quick release precisam corresponder; esta oferta utiliza QR2 Lite
Bases com encaixe QR1O QR2 Lite incluso não encaixa diretamente no QR1 da base
Podium Button Module EnduranceNão compatível com este hub
Podium Advanced Paddle ModuleNão compatível com o CSL Hub
Aros profundos ou muito grandesPodem dificultar o alcance dos botões e das borboletas
Guia em vídeoMostra o mesmo hub V2 com montagens de época; a oferta atual inclui QR2 Lite

Ele funciona no seu setup?

Compatibilidade e dependências
PC WindowsExige uma base Fanatec compatível; o hub não funciona por USB direto no PC.
PlayStationExige base Fanatec oficialmente licenciada para o console. A disponibilidade dos comandos depende do jogo.
XboxEste hub não habilita Xbox.
CSL DD, Gran Turismo DD Pro, ClubSport DD/DD+ e Podium DDUsar quick release da base compatível com QR2 e firmware apropriado.
Outros arosFuração 6 × 70 mm ou 3 × 50 mm; conferir o alcance dos comandos antes de montar.
Endurance e PAPMNão compatíveis com o CSL Hub. Não acompanham a compra.

O QR2 Lite é o lado do volante. A base deve oferecer o encaixe QR2 correspondente.

O que acompanha.

  • Um CSL Universal Hub V2 com botões, display e borboletas integrados
  • Um QR2 Lite Wheel-Side
  • Uma ferramenta Allen de 3 mm e uma chave de 8 mm
  • Guia rápido

O aro é vendido separadamente. O QR2 Lite Wheel-Side precisa de encaixe QR2 correspondente do lado da base.

Itens vendidos separadamente.

  • Base Fanatec, pedais e cockpit
  • ClubSport Shifter ou outros periféricos compatíveis
  • Conversão QR2 Base-Side, quando necessária e suportada pela base
  • Aro e fixações compatíveis
