CSL Pedals

Acelerador e freio em aço. Evolua para freio por pressão com Load Cell.

O kit padrão usa sensores magnéticos para ler a posição dos pedais. Na seleção com Load Cell, um novo freio mede a pressão e o freio original pode virar embreagem.

CSL Pedals em corrida
CSL Pedals em uso
0:00

Dois pedais para começar. Espaço para evoluir.

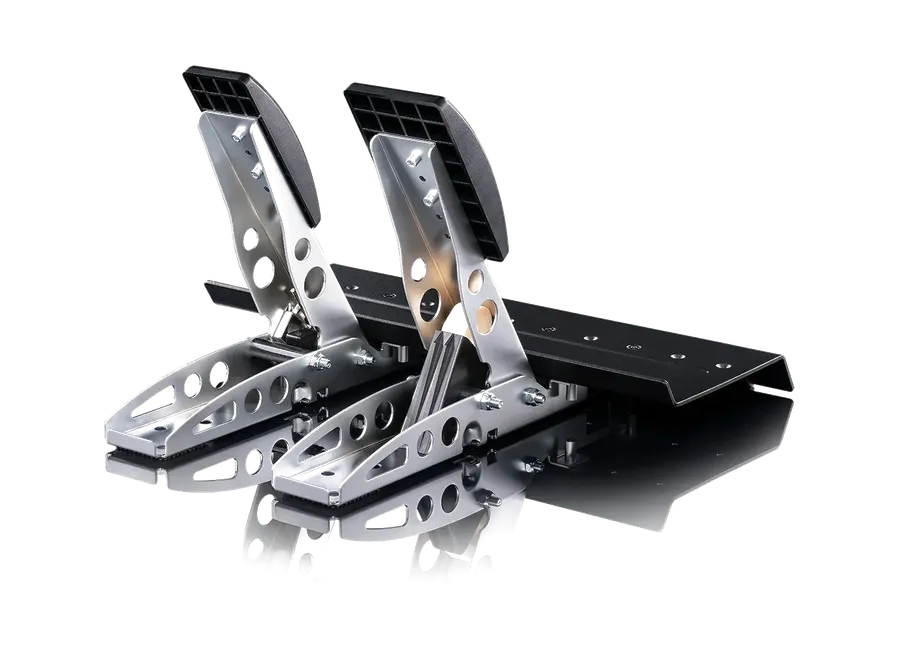

Esta é a configuração padrão, sem Load Cell. Veja o freio, o acelerador e o apoio dos calcanhares; o kit de três pedais aparece na foto seguinte.

CSL Pedals com componentes identificados
A Freio padrão por posição
Uma mola mais firme e a espuma PU criam resistência progressiva. O sensor Hall lê a posição; este pedal não mede pressão.
B Acelerador com sensor Hall
A leitura magnética sem contato acompanha o curso do pedal. A placa pode ser ajustada em altura, e o módulo pode mudar de posição lateral.
C Apoio para os calcanhares
O apoio em aço recebe os módulos em posições ajustáveis. A construção modular permite prender o kit no cockpit ou apoiar a traseira em uma superfície firme.

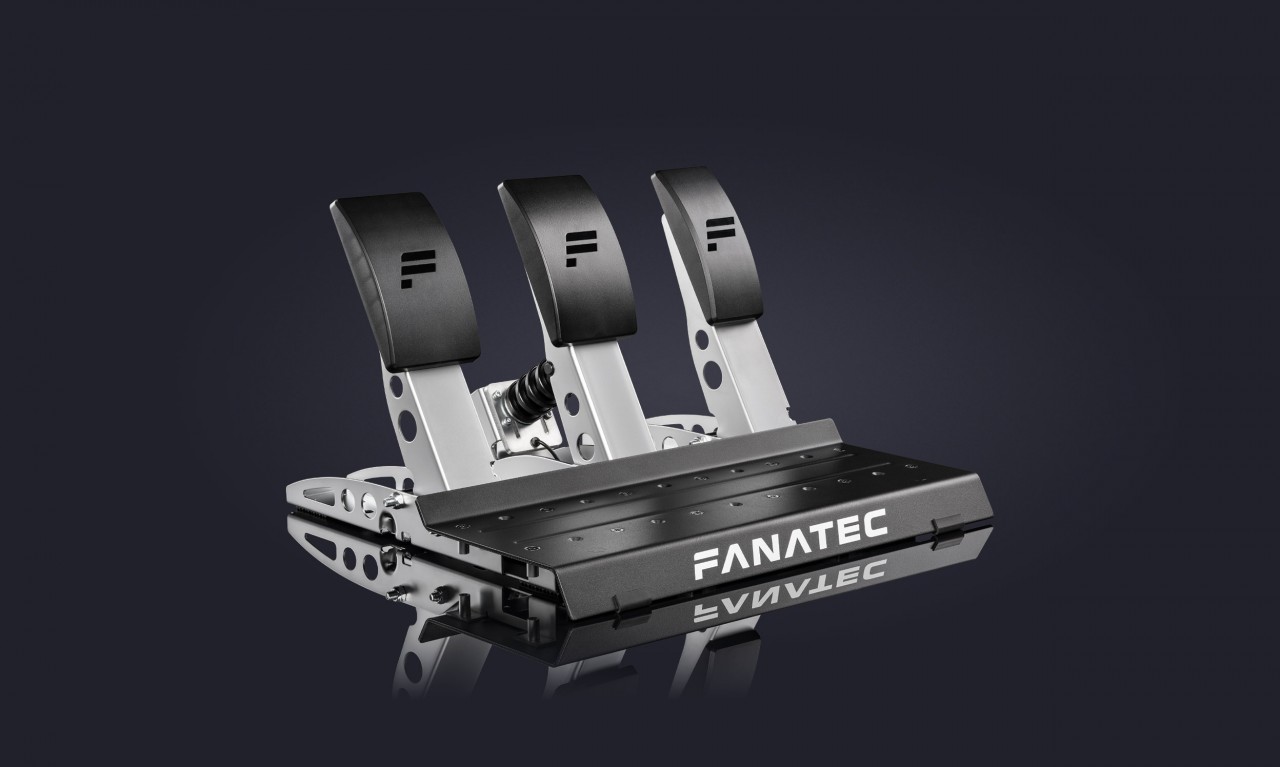

Seleção + Load Cell: freio por pressão no centro e freio padrão reaproveitado como embreagem.
Seleção + Load Cell: freio por pressão no centro e freio padrão reaproveitado como embreagem.

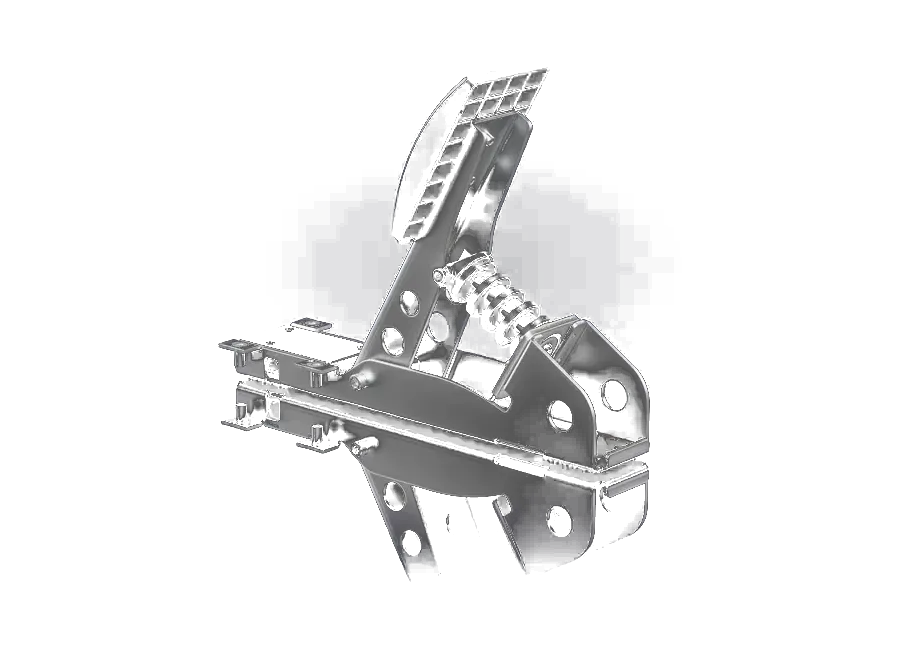

No freio padrão, a mola e o amortecedor de espuma PU criam resistência progressiva.
No freio padrão, a mola e o amortecedor de espuma PU criam resistência progressiva.

Monte e ajuste seus CSL Pedals.

Quatro demonstrações do kit padrão e duas da atualização Load Cell. Escolha o assunto que quer entender.

Ajuste a posição dos módulos.

CSL Pedals
0:00

Ficha técnica.

Kit padrão e seleção com Load Cell, com diferenças de sensores, conexões e itens inclusos.

Kit padrão: dois pedais
PedaisAcelerador e freio; expansão para três pedais
ConstruçãoBases e braços em aço; placas de contato dos pés em polímero
AcabamentoBraços e bases cromados; apoio dos calcanhares com pintura preta a pó
SensoresHall sem contato, 12 bits, no acelerador e no freio padrão
Freio padrãoMola mais firme que a do acelerador e amortecedor de espuma PU
AjustesEspaçamento lateral dos módulos e altura das placas
Dimensões do padrão360 × 343,73 × 219 mm (L × P × A), conforme desenho oficial de montagem
MontagemFixação ao cockpit, apoio traseiro firme ou montagem invertida em cockpit compatível
Seleção com Load Cell
FreioMódulo com célula de carga: mede pressão em vez de posição
EmbreagemO freio padrão pode ser reaproveitado como embreagem; Clutch Kit não é necessário
ResistênciaPilha de elastômeros com dureza 65 Shore
EletrônicaLeitura de 12 bits; calibração manual dos eixos com valores salvos na memória
SensibilidadeAjuste BRF no Tuning Menu ou painel do PC, conforme conexão; sensibilidade mínima aproximada de 10 kg indicada pelo fabricante
Placa do pedal LCTrês alturas em incrementos de 15 mm
USB no PCConexão independente adicionada pelo módulo Load Cell
Limite de conexãoUse USB ou RJ12. Não conecte os dois simultaneamente
Conexões e fixação
Padrão sem Load CellRJ12 para base Fanatec compatível; cabo de cerca de 2 m
USB no padrãoRequer ClubSport USB Adapter separado; o kit padrão não inclui USB
Com Load CellRJ12 para base compatível ou USB direto ao PC
ConsoleConectar por uma base/volante Fanatec compatível com a plataforma
Parafusos para cockpitM6 com comprimento de 22 mm + espessura da plataforma, conforme desenho; não são os M4 de montagem dos módulos
SoftwareSoftware/firmware Fanatec atualizado; calibração pelo painel no PC e BRF pelo volante compatível quando ligado à base

Ele funciona no seu setup?

Compatibilidade e dependências
Bases FanatecSéries CSL, CSL Elite, ClubSport e Podium compatíveis, com firmware atualizado
PC sem Load CellVia base Fanatec, ou ClubSport USB Adapter adquirido separadamente
PC com Load CellPode funcionar como dispositivo USB independente; a base pode ser de outra marca
PlayStation / XboxA compatibilidade vem da base e do volante utilizados; pedais ligados pela base Fanatec, não por USB direto ao console
Kit Load CellExclusivo dos CSL Pedals; não é kit para CSL Elite ou ClubSport V3
Clutch KitAlternativa para adicionar embreagem ao padrão. Não adiciona USB e não é necessário com Load Cell
Placas de alumínioTuning Kit opcional; as placas padrão são em polímero

No kit com Load Cell, escolha uma única ligação externa: USB para PC ou RJ12 para a base. Volante, base e cockpit mostrados nos vídeos não acompanham os pedais.

O que acompanha.

  • Kit padrão: módulo acelerador, módulo freio com espuma PU e apoio dos calcanhares
  • Cabo RJ12/RJ12 de aproximadamente 2 m
  • Chave Torx e parafusos M4×12 para prender módulos ao apoio
  • Espaçadores de fixação e pés de borracha de reposição
  • Guia rápido
  • A seleção + Load Cell acrescenta o módulo de freio LC pré-montado, cabo USB de cerca de 1,8 m, cabo RJ12 de cerca de 45 cm, 4 parafusos M4×12, chave T20 e guia do kit

Sem Load Cell: dois pedais, ligação RJ12 à base; o adaptador USB é separado. Com Load Cell: acelerador, freio Load Cell e pedal original para uso como embreagem, com USB direto ao PC e cabo incluso. Não é necessário comprar um Clutch Kit adicional.

Itens vendidos separadamente.

  • Base e volante
  • Cockpit ou suporte e parafusos M6 de montagem
  • ClubSport USB Adapter para usar o padrão via USB
  • Clutch Kit, caso escolha embreagem sem Load Cell
  • Tuning Kit com placas de alumínio
