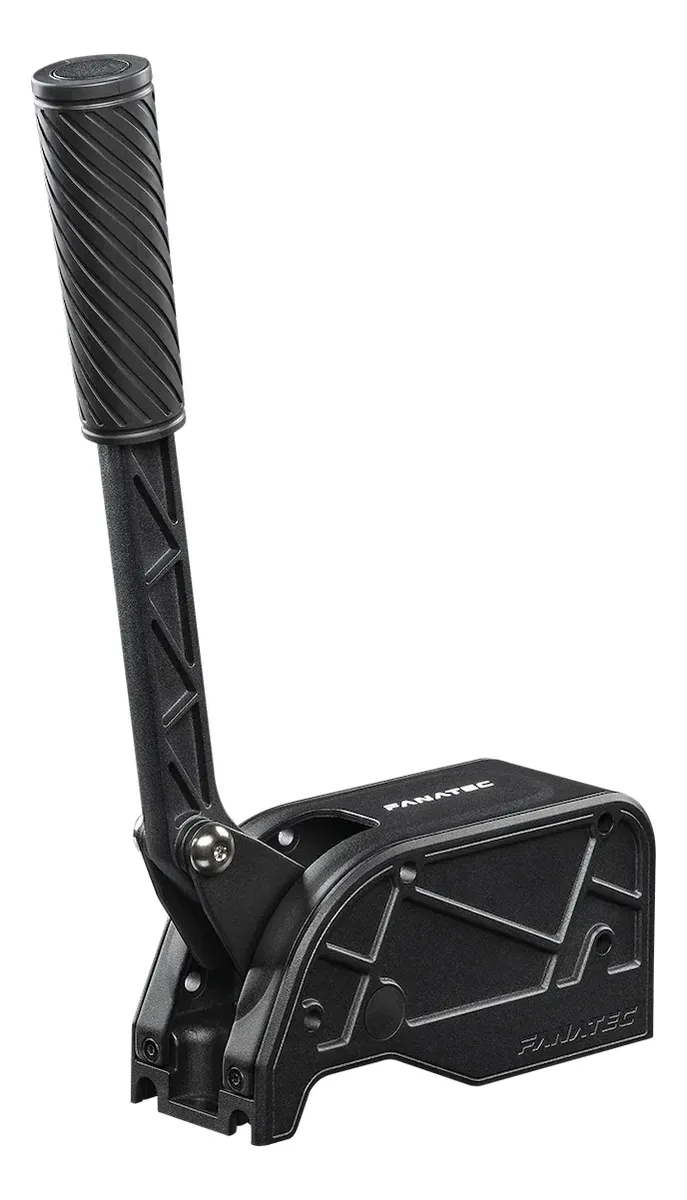

Fanatec ClubSport Handbrake V2

Controle a derrapagem pela pressão.

O ClubSport Handbrake V2 usa um sensor Load Cell para transformar a força aplicada na alavanca em um comando analógico. Ajuste a resistência inicial, o ângulo e o curso para posicionar o freio de mão no seu cockpit de rally ou drift.

Regulagem do curso
Fanatec ClubSport Handbrake V2 em uso
0:00

Pressão, alcance e posição ajustáveis.

A alavanca metálica e o apoio em rolamentos oferecem um acionamento consistente. Dentro do gabinete, a pré-carga e o espaçador permitem adequar a resistência inicial e o curso ao seu uso.

Fanatec ClubSport Handbrake V2 com componentes identificados
A Manopla removível
A empunhadura de borracha pode ser removida e recolocada. A alavanca aceita três posições de ângulo e montagem em orientação vertical ou horizontal.
B Alavanca com rolamentos
O ponto de articulação usa rolamentos. A construção combina aço e alumínio, com gabinete e alavanca em alumínio preto com pintura a pó.
C Sensor e ajustes internos
O sensor Load Cell fica dentro do gabinete e mede a força aplicada. A pré-carga muda a resistência inicial; o espaçador permite cursos de 60, 70 ou 80 mm.
Porta RJ12 na parte inferior do Handbrake V2.
Porta RJ12 na parte inferior do Handbrake V2.
Exemplo oficial de montagem no cockpit. Base, volante, shifter, pedais e cockpit vendidos separadamente.
Exemplo oficial de montagem no cockpit. Base, volante, shifter, pedais e cockpit vendidos separadamente.

Conheça a montagem e os ajustes.

Veja a troca do espaçador, a fixação em perfil de alumínio e as regulagens de ângulo e pré-carga.

Espaçador e curso

Fanatec ClubSport Handbrake V2
0:00

Ficha técnica.

O funcionamento nos consoles depende de uma base e kit Fanatec compatíveis. No PC, a conexão USB utiliza o ClubSport USB Adapter configurado no modo Handbrake.

Sensor e construção
ProdutoFanatec ClubSport Handbrake V2
Tipo de comandoFreio de mão analógico para rally e drift
SensorLoad Cell; leitura da força aplicada
EstruturaAço e alumínio
Gabinete e alavancaAlumínio preto com pintura a pó
ArticulaçãoRolamentos
EmpunhaduraBorracha removível
Regulagens mecânicas
Pré-cargaAjustável pelo mecanismo interno, com ferramenta Allen de 4 mm
Aumentar a pré-cargaGirar no sentido anti-horário, conforme o guia
Diminuir a pré-cargaGirar no sentido horário, conforme o guia
Curso de 80 mmSem o espaçador de curso instalado
Curso de 60 mmEspaçador com a indicação 60 voltada para a frente
Curso de 70 mmEspaçador com a indicação 70 voltada para a frente
Ângulo da alavancaTrês posições de montagem
Ajuste fino do ânguloPela porca traseira, utilizando a chave de 13 mm
Rosca no ajuste de ânguloManter ao menos 1 mm de rosca visível, conforme o guia
OrientaçãoMontagem vertical ou horizontal, com a alavanca na posição adequada
Parafuso da alavancaAperto recomendado de 10 Nm, conforme o guia
Conexões e software
Porta no freio de mãoRJ12 na parte inferior
Cabo RJ12 incluso2 metros
Conexão por basePorta Handbrake da base Fanatec compatível
Conexão por pedaisPorta Handbrake dos pedais compatíveis
USB no PCUsar ClubSport USB Adapter
Adaptador no pacote atual do fabricanteClubSport USB Adapter
Modo do adaptadorSelecionar ClubSport Handbrake no Fanatec App ou Firmware Manager
Modo inicial do adaptadorO guia informa que pode vir configurado para ClubSport Shifter
AtualizaçãoAtualizar o firmware da base e dos dispositivos conectados no aplicativo Fanatec
Suporte do jogoO comando analógico depende do jogo e da configuração
Fixação no cockpit
Perfil de alumínioFixação pelas ranhuras inferiores, com material de montagem incluso
PosicionamentoRanhuras permitem ajustar o ângulo de instalação antes do aperto
Montagem junto ao shifterCompatível com a lateral do ClubSport Shifter SQ V1.5, usando o espaçador de montagem
Montagem em mesaRequer ClubSport Shifter e Shifter Table Clamp, vendidos separadamente
Passagem do caboConectar o RJ12 antes de fixar o freio de mão no perfil
Montagem mecânicaO guia orienta abrir o gabinete, fixar e recolocar a tampa

Ele funciona no seu setup?

Compatibilidade e dependências
PC WindowsPor uma base ou pedais Fanatec compatíveis, ou via ClubSport USB Adapter para uso USB independente.
Xbox One e Series X|SBase Fanatec compatível e volante Fanatec licenciado para Xbox; suporte depende do jogo.
PlayStation 4 e 5Base Fanatec licenciada para PlayStation; suporte depende do jogo.
Bases Direct DriveCSL DD, Gran Turismo DD Pro, ClubSport DD/DD+ e Podium DD1/DD2, conforme as conexões disponíveis.
Bases por correiaCSL Elite e ClubSport V2/V2.5: o fabricante registra limitação na calibração da saída máxima analógica. Conferir o firmware disponível.
Pedais com porta HandbrakeCSL Elite Pedals Load Cell Kit, CSL Elite Pedals V2, ClubSport Pedals V3 e V3 Inverted.
ClubSport Shifter SQ V1.5Compatível com a montagem lateral; shifter vendido separadamente.

A conexão USB independente é destinada ao PC. Para consoles, utilizar a cadeia Fanatec compatível e conferir o suporte do jogo.

O que acompanha.

  • Um ClubSport Handbrake V2 com alavanca, manopla e parafuso da alavanca
  • Um cabo RJ12 de 2 metros
  • Um espaçador de montagem e espaçador de ajuste de curso
  • Duas ferramentas Allen de 4 mm, uma Allen de 2,5 mm e uma chave de 13 mm
  • Quatro parafusos M5 × 30 mm e quatro arruelas M5
  • Dois parafusos M6 × 12 mm, duas arruelas M6 e duas porcas T M6
  • ClubSport USB Adapter com seus acessórios originais de conexão
  • Guia rápido

O ClubSport USB Adapter acompanha esta oferta e permite usar o freio de mão diretamente no PC. Para conexão a uma base Fanatec compatível, use o cabo RJ12 incluso.

Itens vendidos separadamente.

  • Base, volante e pedais
  • Cockpit ou estrutura de montagem
  • ClubSport Shifter SQ V1.5
  • ClubSport Shifter Table Clamp
