Simagic DS-8X

Oito marchas em H. Sequencial no mesmo câmbio.

O DS-8X combina oito marchas à frente e ré com um modo sequencial selecionado por alavanca. A construção de alumínio e aço, a resistência ajustável e a trava para 7ª, 8ª e ré permitem adaptar as trocas ao seu estilo de pilotagem no PC.

O DS-8X em uso no cockpit
Simagic DS-8X em uso
0:00

Trava, seletor e fixação ao alcance.

Levante o anel para liberar as posições protegidas e use o seletor para alternar entre H e sequencial. Fixe a base ao cockpit por seus pontos M6; suportes laterais, fixação de mesa e manoplas alternativas são opcionais.

Simagic DS-8X com componentes identificados
A Trava de marchas
Levante o anel sob a manopla para liberar 7ª, 8ª e ré. As demais posições do padrão H podem ser usadas sem acionar a trava.
B Seletor H / sequencial
Alterne o modo pela alavanca frontal. Em H, escolha a posição de cada marcha; no sequencial, use os movimentos para subir ou reduzir marchas.
C Fixação M6
O corpo tem quatro roscas inferiores e seis furos passantes nos flanges. Use o gabarito específico; P-LOK e P-DFT são suportes opcionais.

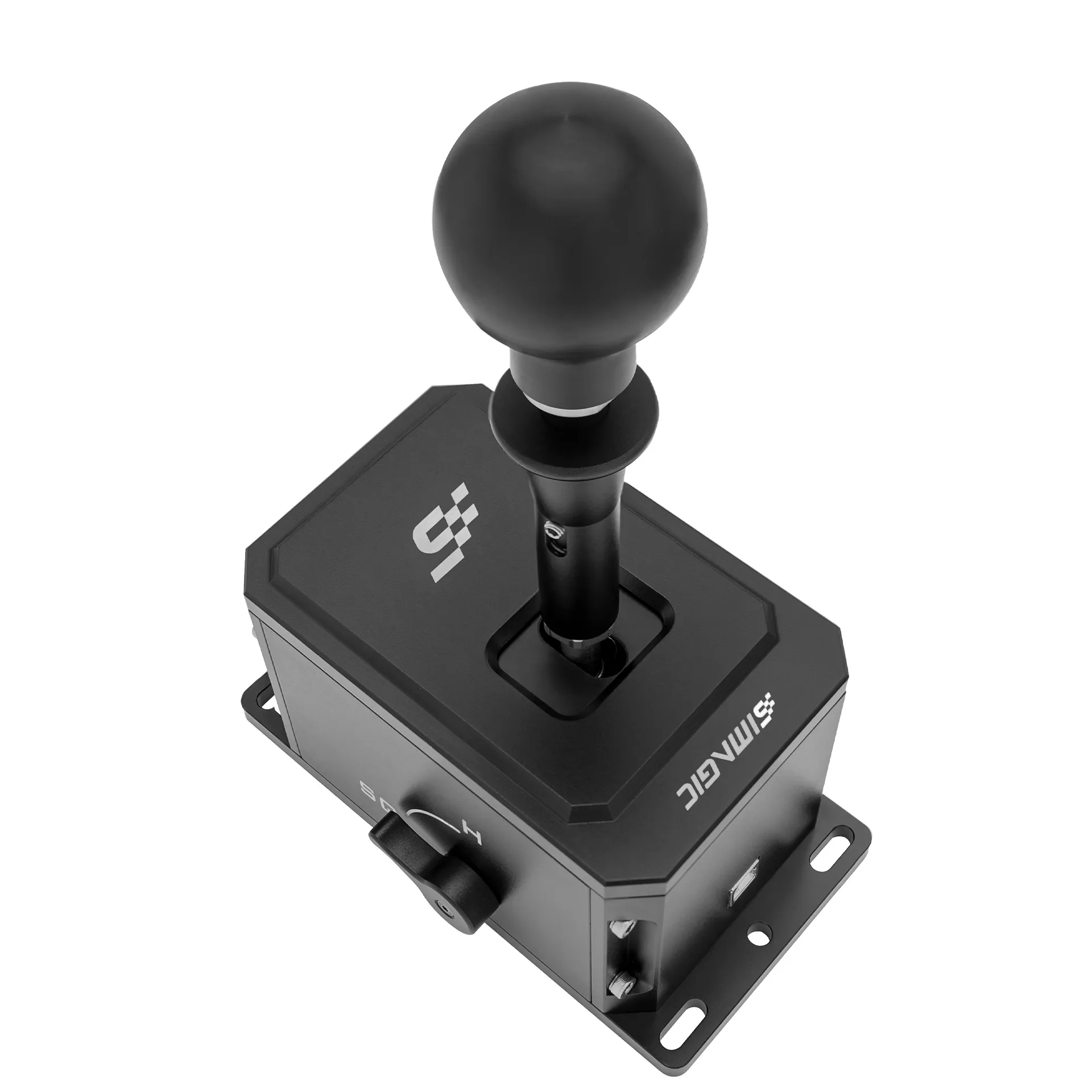

Vista superior e traseira do DS-8X, mostrando a trava junto à manopla e a carcaça metálica.
Vista superior e traseira do DS-8X, mostrando a trava junto à manopla e a carcaça metálica.
Traseira do DS-8X com porta USB-B, ajuste de resistência ao lado e pontos de fixação inferiores.
Traseira do DS-8X com porta USB-B, ajuste de resistência ao lado e pontos de fixação inferiores.

Veja os mecanismos do DS-8X.

Duas demonstrações do próprio DS-8X pela Sim Racing Corner: seletor de modos e trava de marchas, depois ajuste da resistência. O autor usa o equipamento na bancada para explicar os mecanismos; a instalação no cockpit aparece no vídeo do topo.

Confira o seletor e a trava.

Simagic DS-8X
0:00

Ficha técnica.

Câmbio Simagic DS-8X para PC: H com 8 marchas à frente e ré, além de modo sequencial. Dimensões de 170 × 102 × 264,5 mm e peso líquido de 2 kg. Suportes e manoplas alternativas são separados.

Marchas e mecanismos
ModeloSimagic DS-8X
ModosPadrão H e sequencial
Marchas no padrão HOito à frente e uma ré
Layout6 + 2 + R + SQ
Troca de modoAlavanca H / SQ na carcaça; sem desmontar o mecanismo
Trava de marchasAnel de elevação para 7ª, 8ª e ré
Modo sequencialMovimentos para avanço e redução de marcha
ResistênciaAjustável mecanicamente
ManoplaPadrão instalada; manoplas alternativas são opcionais
Manoplas de terceirosTroca compatível conforme encaixe da manopla
Iluminação RGBNão possui botões RGB
Construção e medidas
CarcaçaLiga de alumínio usinada em CNC
Estrutura internaNúcleo reforçado de aço
Comprimento170 mm
Largura102 mm
Altura com manopla padrão264,5 mm
Peso líquido2 kg
Furação inferiorQuatro roscas M6 com distribuição específica do gabarito
Distribuição das roscasColunas a 72,42 mm; pares com 20 e 60 mm de distância, conforme desenho
Fixação pelos flangesSeis furos passantes para M6
Gabarito externo de fixação155 × 76 mm entre os pontos externos indicados
Passantes circularesDiâmetro de 6,2 mm, conforme gabarito
Parafusos de montagemKit M6-14; seguir limite de 20 mm indicado no guia para o encaixe M6
Conexão e configuração
PlataformaWindows PC
Conexão no câmbioPorta USB-B, visível na foto oficial traseira
Ligação direta ao PCCabo USB de dados incluído
Ligação à baseBase Simagic compatível, na porta indicada para o câmbio
Driver dedicadoNão requerido para a ligação plug and play, conforme fabricante
SimPro ManagerConfiguração e atualização conforme os guias atuais
FirmwareAtualização pelo SimPro Manager quando indicada
Mapeamento no jogoAtribua as marchas e o modo de acordo com o título e o carro
Uso com outras bases no PCCâmbio por USB próprio quando o jogo aceita múltiplos dispositivos
Montagem e itens
Fixação no cockpitPelos pontos M6 da base ou por suporte compatível
P-LOKSuporte multifuncional em L, vendido separadamente
P-DFTFixação multifuncional para mesa, vendida separadamente
P-Q1-PExtensão de alavanca opcional
P-RSK / P-TSKManoplas alternativas opcionais
Cabo USBUm cabo de dados
ParafusosQuatro M6-14
Porcas para perfilQuatro porcas T M6 com mola, conforme guia
Chave AllenUma ferramenta 4 mm / 6 mm, conforme guia
PinçaUma, conforme manual e guia
ReposiçãoKit de peças de desgaste indicado pelo fabricante
DocumentaçãoGuia de instalação

Ele funciona no seu setup?

Compatibilidade e dependências
Windows PCLigação USB e jogos que aceitam câmbio externo
Bases SimagicLigação ao modelo compatível na porta apropriada; consulte o protocolo da base
Outras marcas no PCUse o DS-8X por USB independente e configure os dispositivos no jogo
Padrão HUse as posições disponíveis conforme o carro e o suporte do simulador
SequencialMapeie avanço e redução de marcha no jogo
Suportes de cockpitFuração M6 conforme o gabarito específico do DS-8X
P-LOK / P-DFTCompatíveis e opcionais; não acompanham o câmbio avulso
Manoplas alternativasP-RSK, P-TSK e alternativas compatíveis com seu encaixe
PlayStation / XboxOferta destinada ao PC; sem compatibilidade nativa de console

Fixe o câmbio antes de usar e selecione o modo adequado ao carro. Para conexão à base, respeite a porta e o protocolo do modelo; a ligação USB direta ao PC permite usar o DS-8X com kits de outras marcas.

O que acompanha.

  • Câmbio Simagic DS-8X com manopla padrão
  • Cabo USB de dados
  • Quatro parafusos M6-14
  • Quatro porcas T M6 com mola para perfil
  • Ferramenta Allen 4 mm / 6 mm
  • Pinça
  • Kit de peças de reposição para desgaste
  • Guia de instalação

Oferta do câmbio avulso com manopla padrão, cabo e kit de instalação. O manual atual identifica suportes, extensão e manoplas alternativas como opcionais; esses acessórios são vendidos separadamente.

Itens vendidos separadamente.

  • Suporte multifuncional em L P-LOK
  • Fixação de mesa P-DFT
  • Extensão de alavanca P-Q1-P
  • Manoplas alternativas P-RSK ou P-TSK
  • Volante, base, pedais e freio de mão
  • Cockpit, PC, jogos e telas
