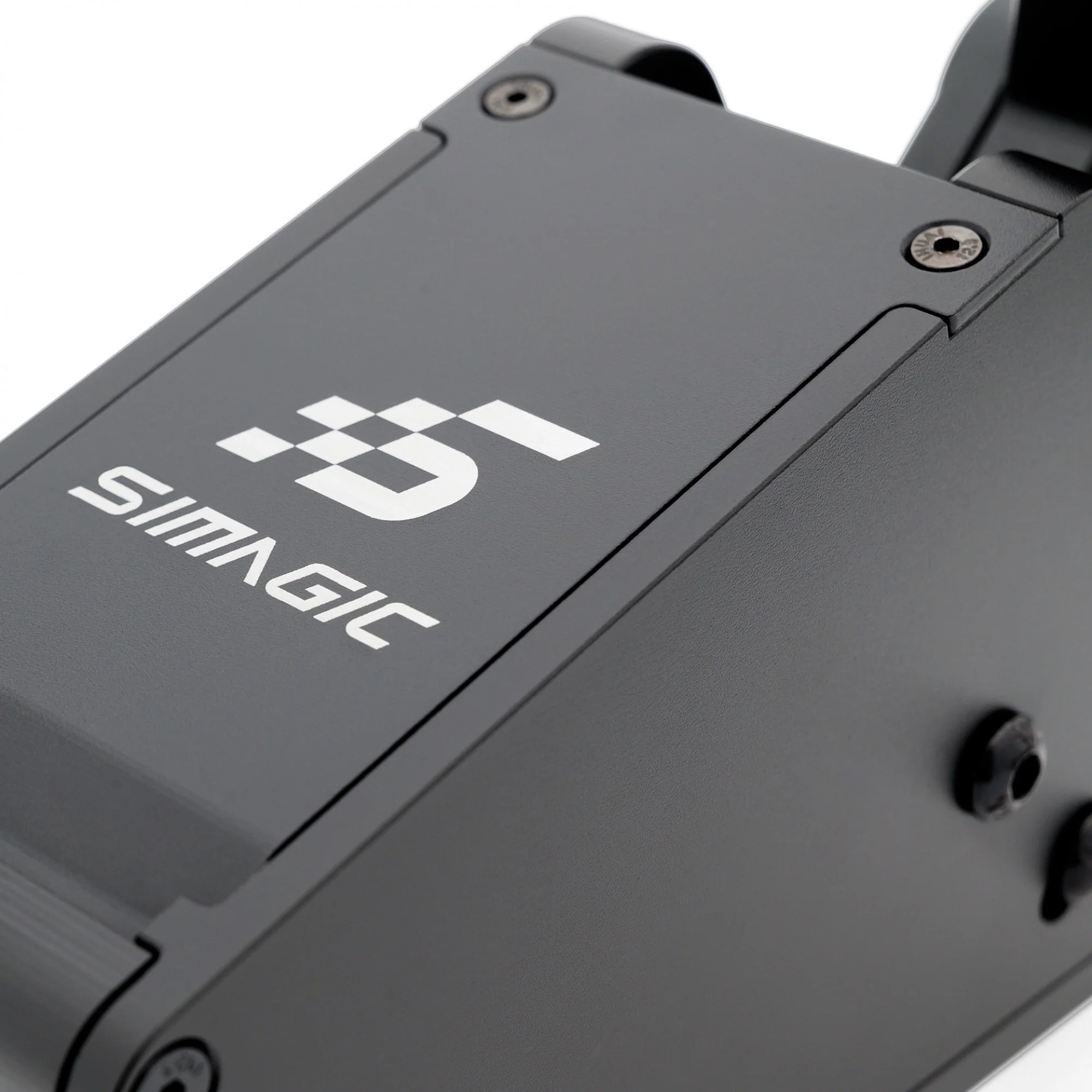

Simagic TB-1

Controle o drift pela pressão da sua mão.

O Simagic TB-1 usa uma célula de carga para ler a força aplicada à alavanca. A resistência em dois estágios, os elastômeros intercambiáveis e a montagem vertical ou horizontal permitem ajustar o freio de mão ao seu cockpit e à sua pilotagem no PC.

O TB-1 acionado durante o drift
Simagic TB-1 em uso
0:00

Ajuste o alcance. Escolha a resistência.

A empunhadura removível tem 22 mm de diâmetro. Ajuste a inclinação da alavanca e troque a posição de montagem para acomodar seu estilo; o kit de elastômeros permite mudar a resistência. Fixe o TB-1 antes de usar.

Simagic TB-1 com componentes identificados
A Empunhadura removível
Diâmetro de 22 mm. Pode ser substituída por uma alternativa compatível com o encaixe; a empunhadura padrão acompanha o TB-1.
B Alavanca ajustável
Ajuste a inclinação e alterne entre montagem vertical e horizontal. Aperte os parafusos após mudar a posição, conforme o guia.
C Fixação ao cockpit
Quatro roscas M6 inferiores e seis pontos passantes nos flanges. O suporte lateral P-LOK é opcional; confira o gabarito antes de montar.
Vista traseira do TB-1: porta USB-C no corpo, alavanca e pontos de fixação nos flanges.
Vista traseira do TB-1: porta USB-C no corpo, alavanca e pontos de fixação nos flanges.
Detalhe traseiro da conexão USB-C e da estrutura metálica do TB-1, com empunhadura padrão.
Detalhe traseiro da conexão USB-C e da estrutura metálica do TB-1, com empunhadura padrão.

Confira os ajustes do próprio TB-1.

A Boundless Racing mostra os pontos de montagem e os ajustes da alavanca e da empunhadura. Depois, veja o freio de mão instalado e sendo acionado durante a pilotagem pelo Tech Car Gamer.

Confira a montagem e a alavanca.

Simagic TB-1
0:00

Ficha técnica.

Freio de mão Simagic TB-1 com célula de carga de capacidade nominal de 100 kg, corpo de alumínio e conexão USB-C. Essa capacidade do sensor não significa que seja necessário aplicar 100 kg à empunhadura. A resistência é ajustada mecanicamente pelo kit de elastômeros.

Leitura e acionamento
ModeloSimagic TB-1
TipoFreio de mão analógico para simuladores
SensorCélula de carga, com leitura de força
Capacidade nominal do sensorAté 100 kg, conforme fabricante
ResistênciaSistema mecânico em dois estágios
Ajuste de resistênciaTroca dos elastômeros pelo kit desejado
Orientação da alavancaVertical ou horizontal
Inclinação da alavancaAjustável mecanicamente
EmpunhaduraRemovível, com 22 mm de diâmetro
Empunhaduras alternativasCompatíveis conforme o encaixe; vendidas separadamente
Botões RGBNão possui
Construção e medidas
MaterialLiga de alumínio
FabricaçãoEstrutura metálica usinada em CNC
Comprimento190,5 mm
Largura externa66 mm
Altura na posição vertical371 mm
Peso líquido1,3 kg
Roscas inferioresQuatro M6
Furação inferiorColunas a 72,43 mm; pares a 34 e 40 mm, conforme gabarito
Fixação pelos flangesSeis pontos passantes para M6
Distribuição externa dos pontos150 × 43 mm entre os pontos indicados no gabarito
Passantes circularesDiâmetro de 6,2 mm; rasgos com raio indicado de 3,1 mm
Parafusos de fixaçãoM6-14 incluídos; o guia limita a 20 mm o comprimento nos encaixes M6
Conexão e configuração
PlataformaWindows PC
Porta no TB-1USB Type-C
Conexão diretaCabo USB de dados incluído, conectado ao PC
Conexão à baseBase Simagic compatível, na porta apropriada
SimPro ManagerNecessário para concluir a configuração, conforme guia
FirmwareAtualizações pelo SimPro Manager
Atribuição no jogoMapeie o eixo do freio de mão e confira o alcance da entrada
Uso com outras bases no PCConexão USB independente quando o jogo aceita múltiplos dispositivos
PlayStation / XboxSem compatibilidade nativa indicada para esta oferta de PC
Montagem e manutenção
Montagem diretaFixação inferior ou pelos flanges, conforme cockpit e gabarito
Montagem lateralSuporte P-LOK opcional, vendido separadamente
Mudança vertical / horizontalReposicionamento da alavanca com os parafusos M6-14 indicados
Troca de elastômeroAbra a placa frontal, retire o parafuso indicado e substitua o kit
Antes da trocaDesconecte a alimentação, conforme manual
Kit de elastômerosUm kit incluído
Cabo USBUm cabo de dados incluído
Parafusos do kitQuatro M6-14 de cabeça abaulada
Porcas para perfilQuatro M6-40 com mola
FerramentasKit Allen nos tamanhos 2 mm, 4 mm e 6 mm
DocumentaçãoGuia de instalação

Ele funciona no seu setup?

Compatibilidade e dependências
Windows PCConecte por USB e configure o eixo no simulador
Bases SimagicLigação na porta compatível do modelo de base
Outras marcas no PCUse o TB-1 como dispositivo USB independente, conforme suporte do jogo
Rally e driftJogos e carros que aceitam um eixo de freio de mão externo
CockpitsFixação M6 conforme o gabarito específico do TB-1
Suporte lateral P-LOKOpcional, vendido separadamente
Empunhaduras de terceirosConfira diâmetro e encaixe da substituição
ConsolesOferta destinada ao PC; não indica conexão nativa PlayStation / Xbox

Monte o freio de mão com firmeza e confira a folga da alavanca antes de configurar o eixo. Para ligação à base, respeite a porta e o protocolo do modelo. A instalação do SimPro Manager e o mapeamento no jogo fazem parte da configuração.

O que acompanha.

  • Freio de mão Simagic TB-1 com empunhadura padrão
  • Um cabo USB de dados
  • Um kit de elastômeros
  • Quatro parafusos M6-14
  • Quatro porcas T M6-40 com mola para perfil
  • Kit de chaves Allen 2 mm, 4 mm e 6 mm
  • Guia de instalação

O freio de mão avulso inclui cabo, elastômeros e kit de instalação. O suporte P-LOK e sua própria ferragem são opcionais, vendidos separadamente.

Itens vendidos separadamente.

  • Suporte multifuncional lateral P-LOK
  • Empunhaduras alternativas compatíveis
  • Base e volante
  • Pedais e câmbio
  • Cockpit, PC, jogos e telas
